安規單表系列

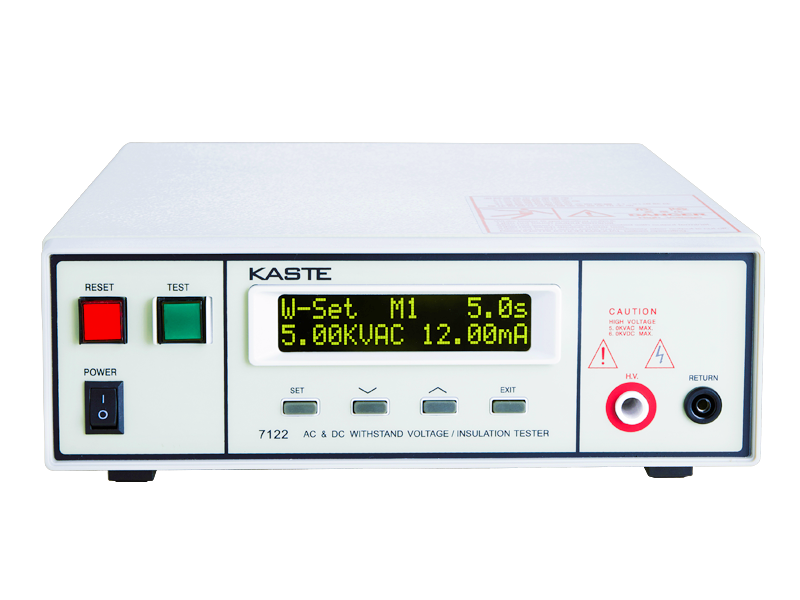

7122 交直流耐壓絕緣測試儀
產品規格:
【直流耐壓測試】 6KV/DC,5mA
【絕緣電阻測試】 1KV/DC,1000MΩ
所屬分類:
咨詢熱線:
產品詳情
- 產品描述
- 技術參數
- 儀器配件
- 視頻資料
-
產品概述:
7122程控交直流耐壓絕緣測試儀是一款小功率實用型智能安規測試儀器。體積小、重量輕、外觀美觀、操作簡便。采用高速MCU和大規模數字電路設計的高性能安規測試儀,其輸出電壓的大小、輸出電壓的上升/下降、輸出電壓的頻率全由MCU控制,能實時顯示擊穿電流和電壓值,并具有軟件校準功能,可以直觀、準確、快速地測試各種被測對象的擊穿電壓、漏電流、絕緣電阻等電氣安全性能指標。并可以作為高壓源用來測試元器件和整機性能??蓪崿F(xiàn)PLC遠端控制,多臺供連機同步測試功能,滿足自動化測試,提高生產效率。
應用領域:
7122程控交直流耐壓絕緣測試儀適用于家用電器、商用電器、儀器儀表、電機產品、通信產品、照明電器、電子零部件、變壓器、壓縮機、電熱管、電線電纜以及強電系統的安全耐壓和漏電流測試。同時也是科研實驗室、技術監督部門不可缺少的安規試驗設備。
性能特點:
● 操作簡易、體積小、重量輕
● LCD液晶顯示、菜單引導操作
● 鍵盤鎖定功能
● 三種測試功能(ACW、DCW、IR)
● 可存儲5組測試記憶模式
● 測試時間、電壓、電流、電阻同時顯示
● 具有電流、電阻上/下限設定功能
● 任意設定電壓上升時間,測試時間,尋找分析擊穿點
● 具有快速放電和電弧偵測功能(1-9級)
● 標配PLC接口,選配RS232接口
-
規格說明:
規格/型號
產品名稱
程控交直流耐壓絕緣測試儀
產品型號
7122
詳細說明
范圍
分辨率
精確度
交流耐壓測試(AC WITHSTAND VOLTAGE)
額定輸出
5KV/AC,12mA
電壓測量范圍
0.05-5.00KV
0.01KV
±(2%設定值 +5V)
電流測量范圍
0.10-12.00mA
0.01mA
±(2%設定值 +2個字)
電流上限設定
0.10-12.00mA
0.01mA
±(2%設定值 +2個字)
電流下限設定
0.00-12.00mA
0.01mA
±(2%設定值 +2個字)
輸出頻率
50/60Hz可選擇,±100ppm
緩升時間
0.1-999.9S,0.1s/ Step
測試時間
0.2-999.9S,0.1S/ Step(0=連續測試)
電弧偵測(ARC)
0,1-9范圍 (0=OFF,9=靈敏度*高)
輸出波形
正弦波THP<2%波峰因素,波峰因數(Crest Factor)>1.3<1.5
直流耐壓測試(DC WITHSTAND VOLTAGE)
額定輸出
6KV/DC,5mA
電壓測量范圍
0.05-6.00KV
0.01kv
±(2%設定值 +5V)
電流測量范圍
0.02-5.00mA
0.01mA
±(2%設定值 +2個字)
電流上限設定
0.02-5.00mA
0.01mA
±(2%設定值 +2個字)
電流下限設定
0.00-5.00mA
0.01mA
±(2%設定值 +2個字)
緩升時間
0.1-999.9S,0.1s/ Step
測試時間
0,0.2-999.9S,0.1S/ Step(0=連續測試)
電弧偵測(ARC)
0,1-9范圍 (0=OFF,9=靈敏度最高)
直流輸出紋波
<5% at 6KVdc,5mA阻性負載
絕緣電阻測試(INSULATION RESISTANCE)
額定輸出
1000V/DC,1000MΩ
電壓測量范圍
0.1-1.00KVDC
0.01KV
±(2%設定值 +2V)
電阻測量范圍
1-1000MΩ
1MΩ
100-499VDC,1–1000MΩ
±(5%設定值 +2個字)
500–1000VDC,1–1000MΩ
±(3%設定值 +2個字)
電阻上限設定
1-1000MΩ,0=OFF
1MΩ
電阻下限設定
1-999MΩ
1MΩ
測試時間
0,0.2-999.9S,0.1S/ Step(0=連續測試)
一般規格(GENERAL)
輸入特性
單相47-63Hz 115/230Vac±15%,可選擇3.15A保險

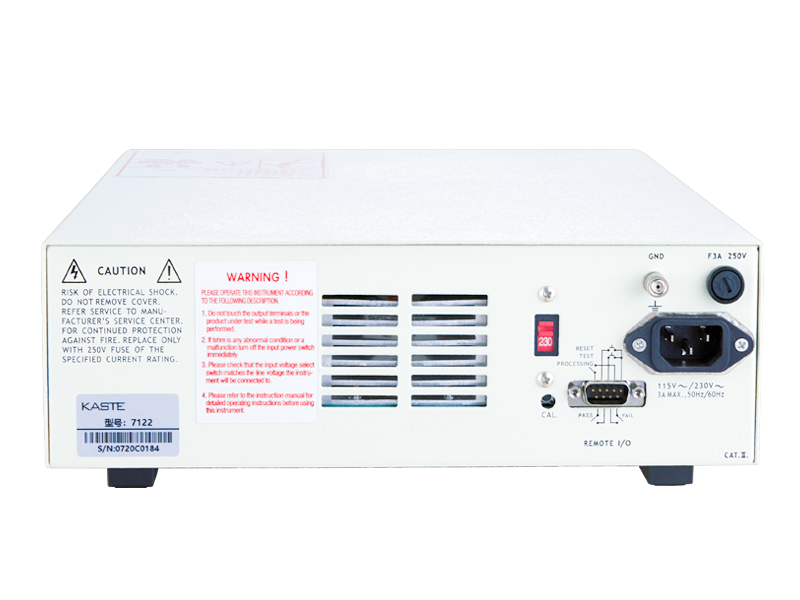

遙控裝置
輸入:Test.Reset,輸出:Pass,Fail .Test-in-Process
放電功能
測試結束后自動放電
測試失敗警報
蜂鳴器,液晶顯示“FALL”指示燈
記憶組
5組記憶
鍵盤安全鎖定
可選擇“鎖定”或“不鎖定”兩種模式
顯示方式
16*2液晶顯示
較正方式
前面板軟體校正
工作環境
0-40℃/0-80%RH
重量
約10KG
尺寸
89mm高X280mm寬X390mm深
-

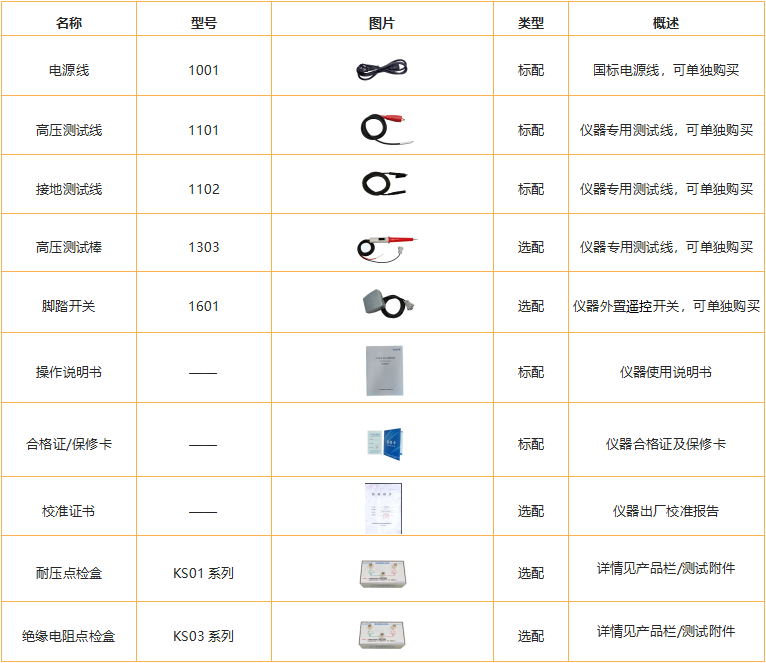

儀器配件:
-
視頻資料:
